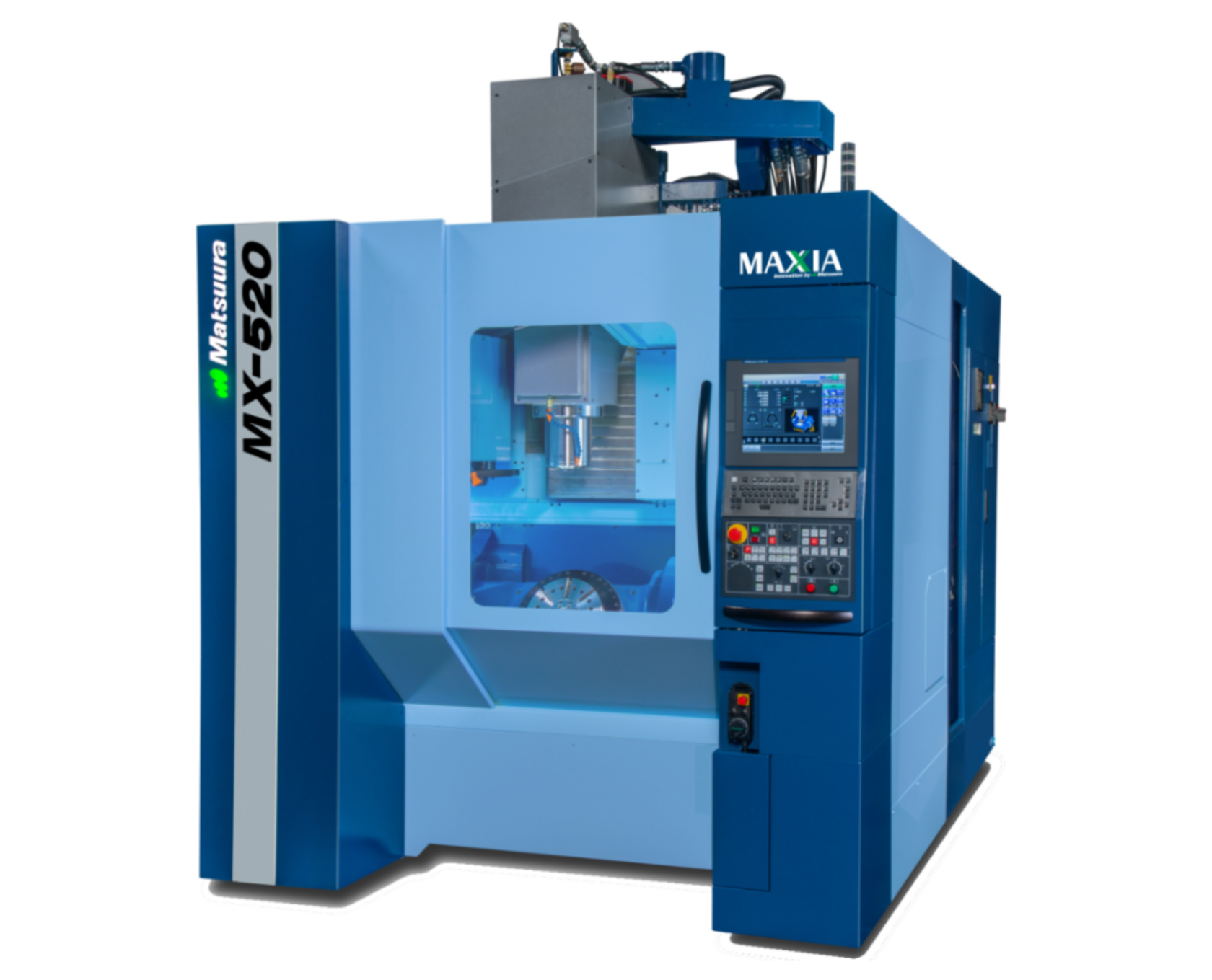

MATSUURA MX-520

5-Achsen-Vertikal-Bearbeitungszentrum

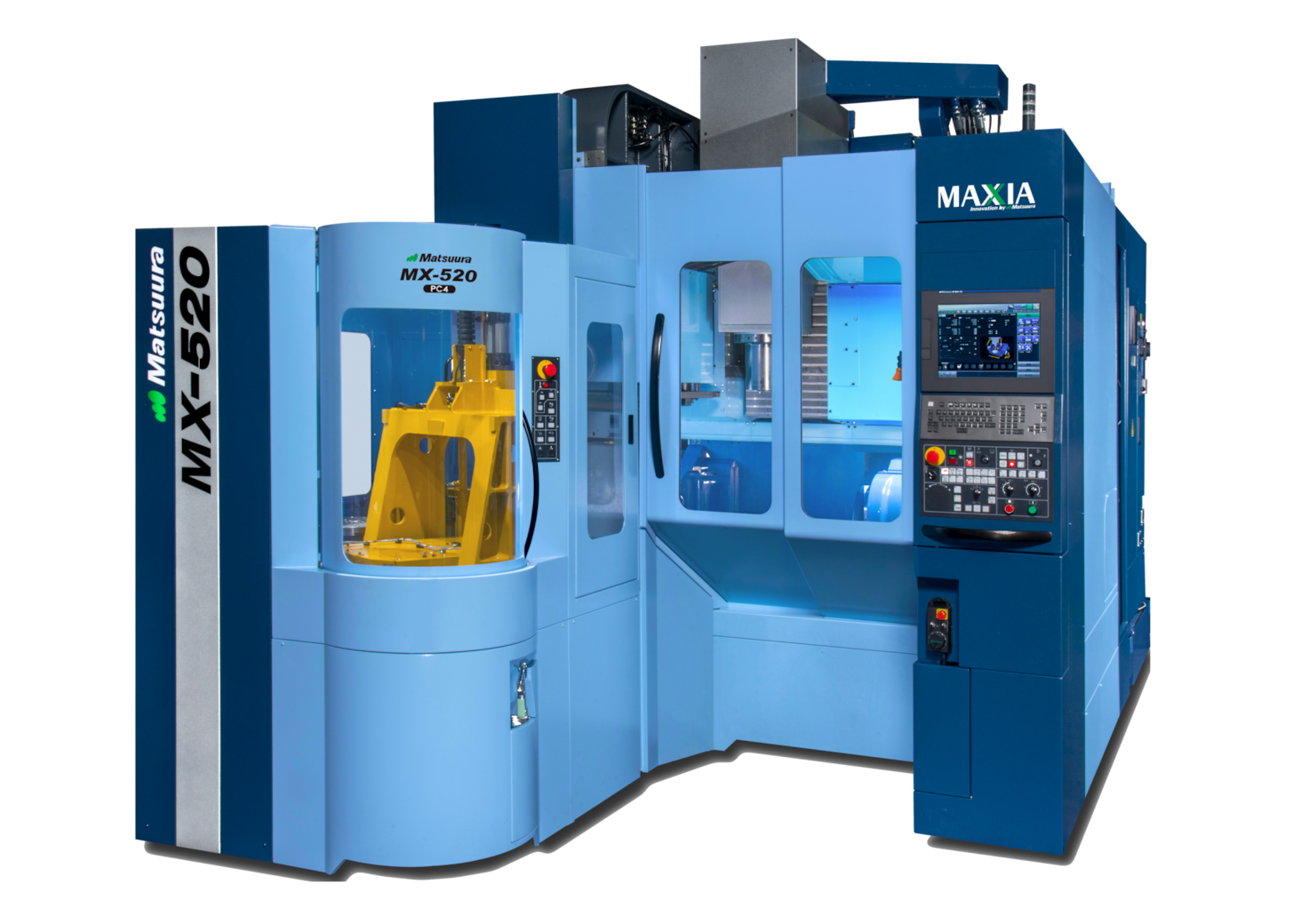

Ein großer Arbeitsraum, optimale Zugänglichkeit und hohen Fräsleistungen - die MX- 520 fertigt Werkstücke der Größe Ø 520 x H 350 mm und bis 200 kg. Das Automationspaket mit 4-fach-Palettenspeicher und 90 Werkzeugplätze, das verstärkte Drehmoment von 187 Nm bei der 12.000er Spindel und die NC-Steuerung iHMI machen die MX-520 PC-4 zu einem Erfolgsfaktor in jeder Fertigung.

Kontakt zurück zur Übersicht

Anwendungsbereiche

WerkzeugeWerkzeuge
Luft- und RaumfahrtLuft- und Raumfahrt
MaschinenbauMaschinenbau
Werkzeug/FormenbauWerkzeug/Formenbau

Eigenschaften

  • "Einsteigermaschine" für 5-Achsen-Bearbeitung und Automation
  • flexibel und gut geeignet für unterschiedlichste Aufgaben
  • weite Range an Automationsmöglichkeiten
  • einfache mannarme Fertigung
  • einfache Bedienung
  • just-in-time-Fertigung
alles auf einen Blickminimieren

Steuerung

 FANUCG-Tech 31 iB

Verfahrbereiche

X-Achse630 mm
Y-Achse560 mm
Z-Achse510 mm
A-Achse+10° ~ -125°
C-Achse360°

Eilgänge

X-Achse40/40 m/min
Y-Achse40/40 m/min
Z-Achse40/40 m/min
B-Achse33 min-1
C-Achse50 min-1

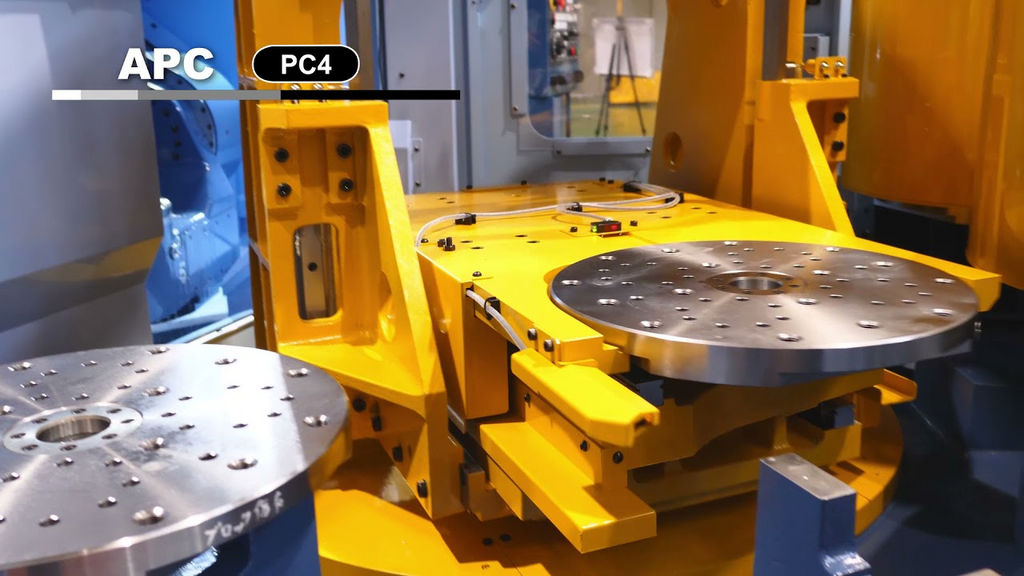

Paletten

Anzahl der Paletten4 Stück
Palettengröße300 mm
Max. Tischbeladung200 kg
Max. WerkstückgrößeØ 710 x H 350 mm

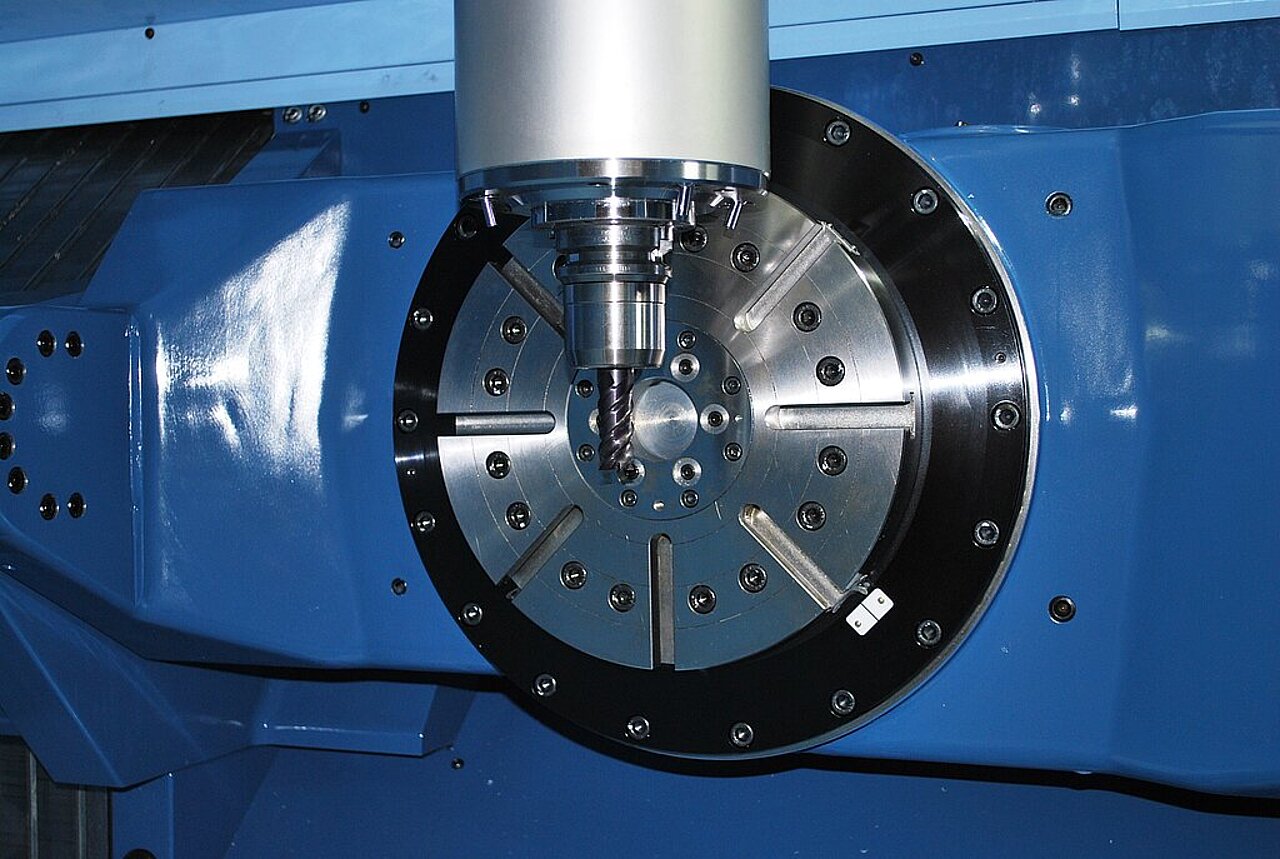

Spindel

Drehzahl40 ~ 12.000 min-1
Antriebsleistung11 / 25 kW
Max. Drehmoment159 Nm / 1500 min-1

Werkzeuge

AufnahmenBT40 / SK40 / HSK63
Anzahl60 - 90 Stück

Downloads

MX-520.pdf 164 KB

Individuelle Lösungen

Sie suchen nach einer individuellen Möglichkeit, die perfekt zu Ihren Ideen und Anforderungen passt? Dann sprechen Sie uns an. Gemeinsam werden wir die Lösung finden.
