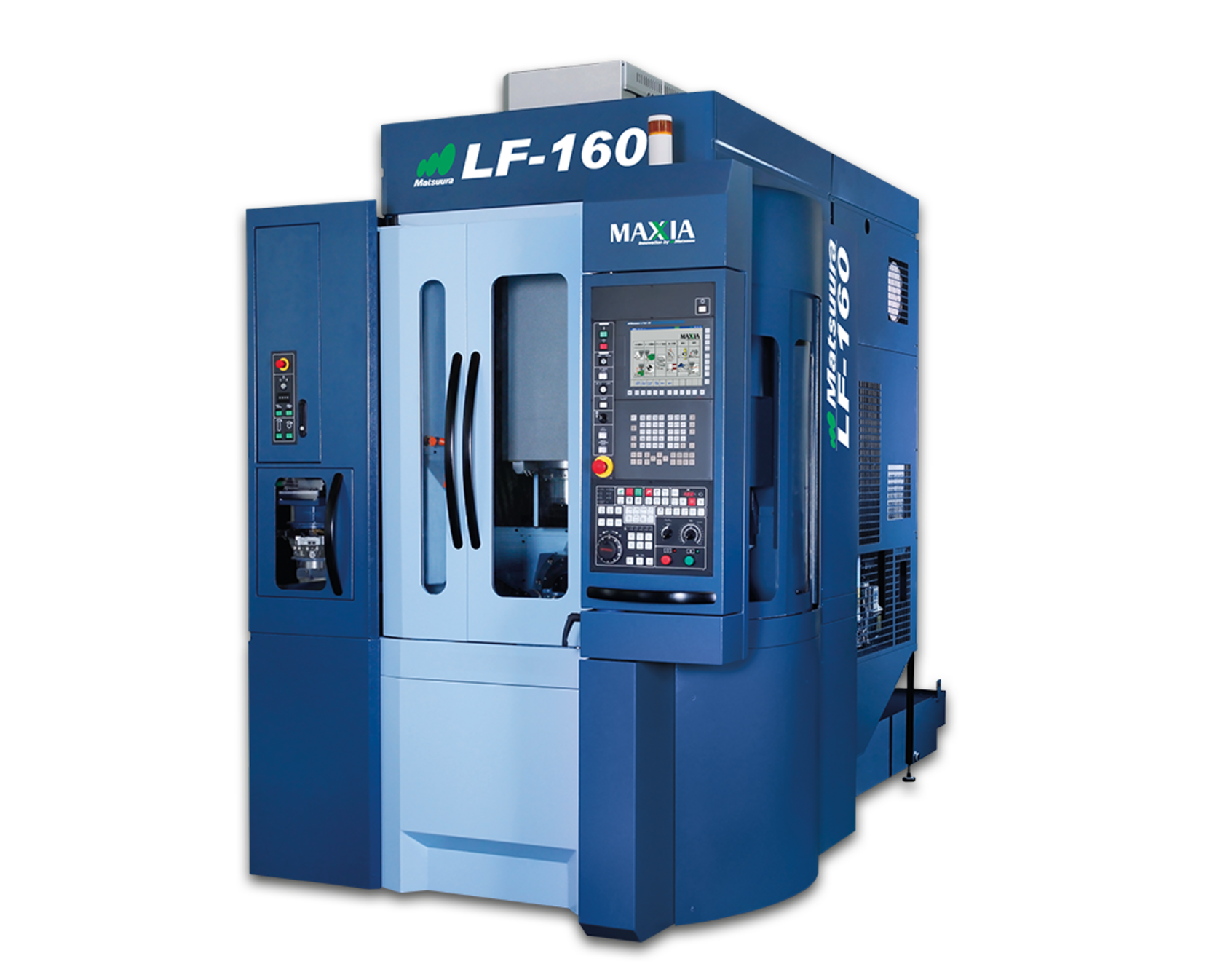

MATSUURA LF-160

5-Achsen-Vertikal-Bearbeitungszentrum

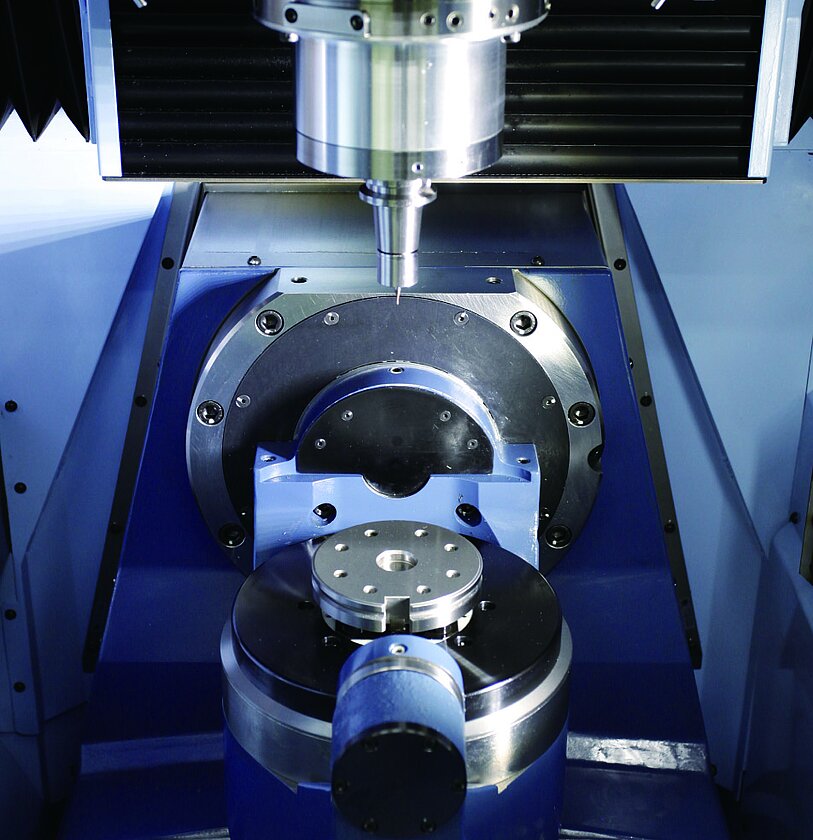

Die Maschine LF-160 wurde, genau wie die LX-160, für ultrahohe Geschwindigkeit und Mikrometergenauigkeit entwickelt. Sie dient der automatischen Fertigung prismatischer Werkstücke und 3D-Formen mit hervorragender Oberflächengüte. Die Linearmotormaschine bearbeitet Werkstücke der Größe Ø 160 x H 230 mm. Das maximale Werkstückgewicht darf 20 kg betragen.

Kontakt zurück zur Übersicht

Anwendungsbereiche

Feinmechanik/OptikFeinmechanik/Optik
MedizintechnikMedizintechnik

Eigenschaften

  • hochgenaue HSC-Bearbeitung
  • flexibel
  • mannlose Fertigung
  • sehr gute Oberflächen
  • hohe Variantenfertigung
alles auf einen Blickminimieren

Steuerung

 FANUCG-Tech 30 iB

Verfahrbereiche

X-Achse500 mm
Y-Achse250 mm
Z-Achse300 mm
A-Achse+125° ~ -125°
B-Achse360°

Eilgänge

X-Achse90/90 m/min
Y-Achse90/90 m/min
Z-Achse90/90 m/min
B-Achse100 min-1
C-Achse200 min-1

Paletten

Anzahl der Paletten2 / 42 / 91 Stück
PalettengrößeØ 100 mm
Max. Tischbeladung20 kg
Max. WerkstückgrößeØ 160 x H 230 mm

Spindel

Drehzahl400 ~ 46.000 min-1
Antriebsleistung15 / 22 kW
Max. Drehmoment8,68 Nm / 15.000 min-1

Werkzeuge

AufnahmenBT30 / SK30 / HSK40
Anzahl10 - 338 Stück

Downloads

LF-160.pdf 988 KB

Individuelle Lösungen

Sie suchen nach einer individuellen Möglichkeit, die perfekt zu Ihren Ideen und Anforderungen passt? Dann sprechen Sie uns an. Gemeinsam werden wir die Lösung finden.



Kontakt
